方案概述

深圳信立科技熱力管網無線監測系統解決方案是由熱源、熱網、熱用戶(各種工廠、企業、單位、居民小區等)組成的龐大、封閉、復雜的循環系統。供熱管網監測系統實現對熱力管網一次、二次供水與回水壓力、溫度、流量等數據實時監測，同時監控管網中換熱站、泵站、閥門狀態等數據，將管網監測、監控數據無線傳輸并匯集，形成在線監測系統。

設計目的

供熱管網質量控制缺失，造成管道密封不嚴、熱力管網散熱損失嚴重、供熱管道使用壽命低，容易造成管道惡性事故，導致管網失水以及能源損失嚴重。方案實現對供熱管網一次、二次供 水與回水壓力、溫度、流量、換熱站數據等進行實時監測，形成成套自動化在線監測、分析系統，及時發現隱患并排除，降低管道運行維護費用，減少能量損失，提高管道使用壽命，提供經濟效益。

系統組成

1、傳感器監測層：主要有各種監測傳感器組成，比如壓力、溫度、流量、地理與換熱站監控設備組成。

2、傳輸層：傳輸層主要有物聯網關、無線采集裝置、無線壓力變送器、無線溫度傳感器、NB、4G、射頻無線傳輸網絡組成。

3、數據層：由回水、供水設施、基礎地理信息、實時在線監測等。

4、服務層：由基礎設施服務、數據服務、云服務管理平臺、軟件服務組成。

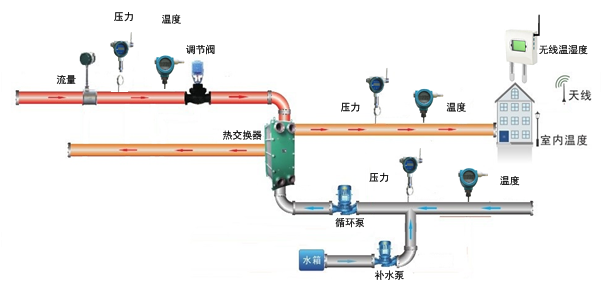

熱力管網重要監測點示意圖

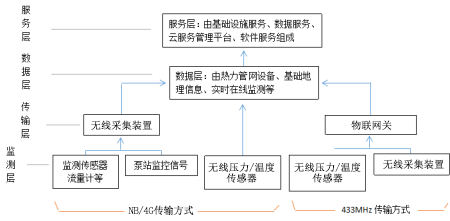

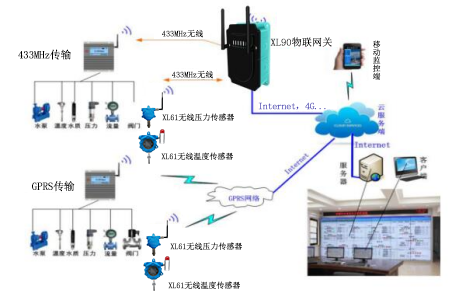

系統架構圖

系統示意圖

根據現場監測需求，可選擇NB、4G遠程傳輸方式或者LoRa、433MHz無線傳輸方式。

LoRa無線通信網絡

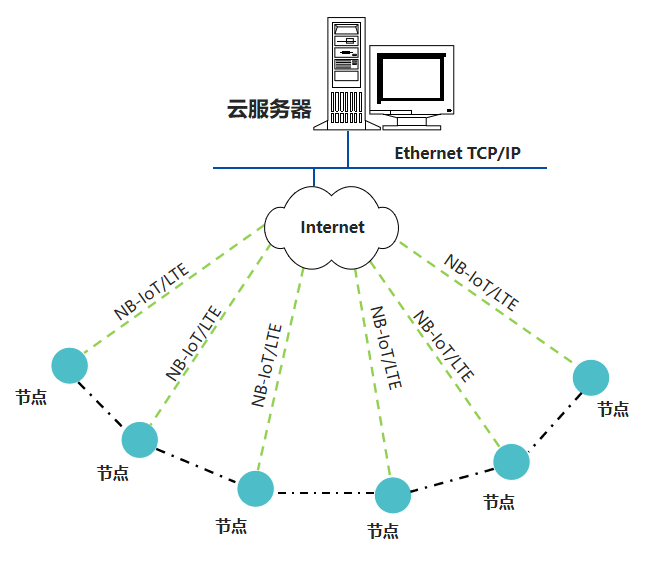

NB、4G無線通信網絡

系統功能

1、實現對供熱管網實時在線監測。

2、實時采集管網壓力、流量、溫度、流速、用戶用熱環境溫度等數據，并利用無線傳輸網絡進行傳輸匯集。

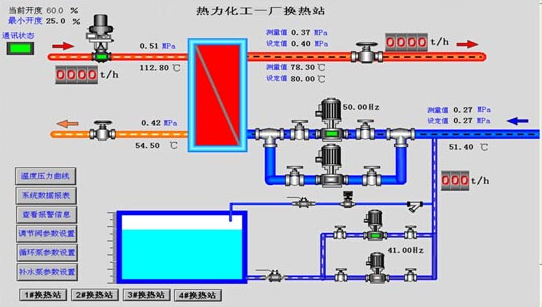

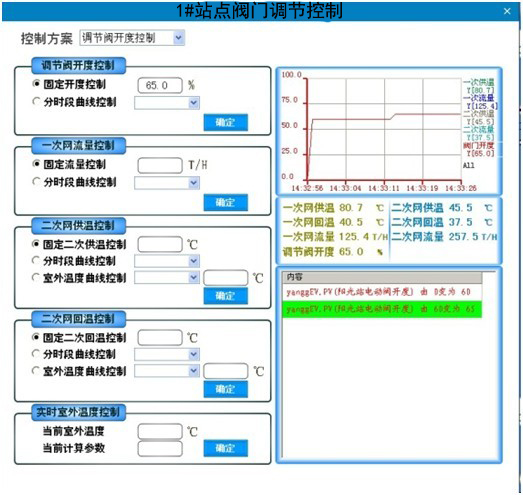

3、實時采集管網中換熱站設備啟停狀態信息，以及閥門開啟\關閉狀態信息，并實現遠程在線控制。

4、現場采集傳輸設備可采用太陽能供電、電池供電，無需考慮現場布線拉線。

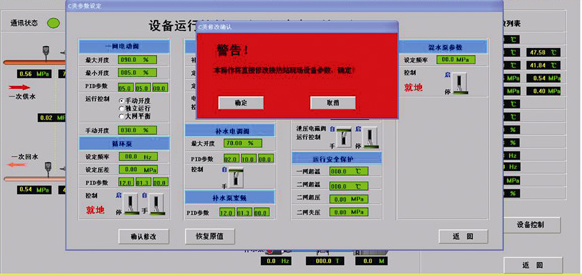

5、對管網監測的數據實現在線告警功能，并利用在線監測軟件形成告警歷史記錄。

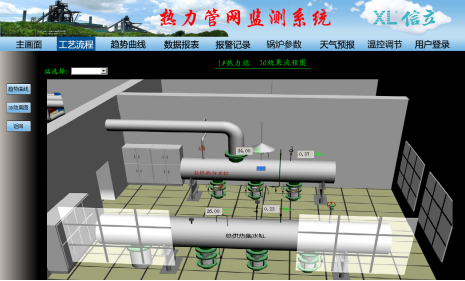

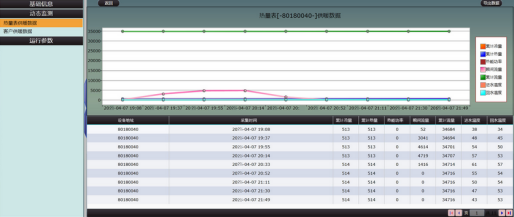

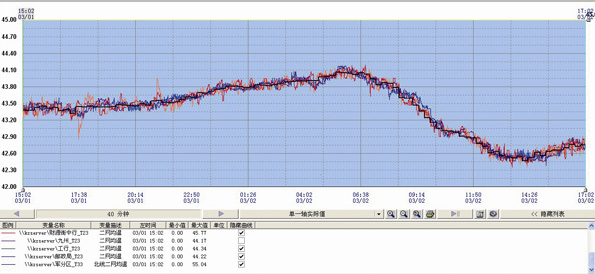

6、利用管網在線監測軟件，可以實現對管網監控數據形成曲線分析、歷史數據查詢、報表打印、遠程監控、監測預警、供熱分析、監管等功能。

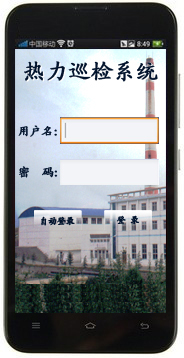

7、監測軟件具備APP監控，方便用戶隨時、隨地對管網監測數據進行監控。

8、用定制化軟件功能，個性化設計，滿足不同用戶要求。

核心產品

1、物聯網關

2、XL61無線壓力傳感器

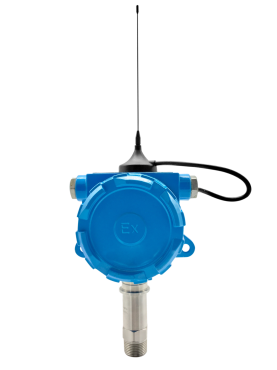

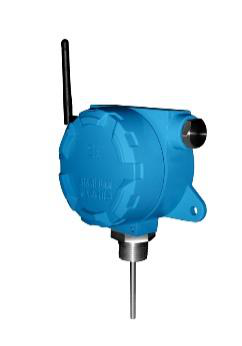

3、XL61無線溫度傳感器

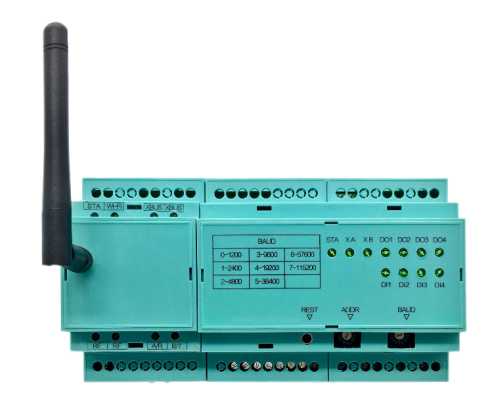

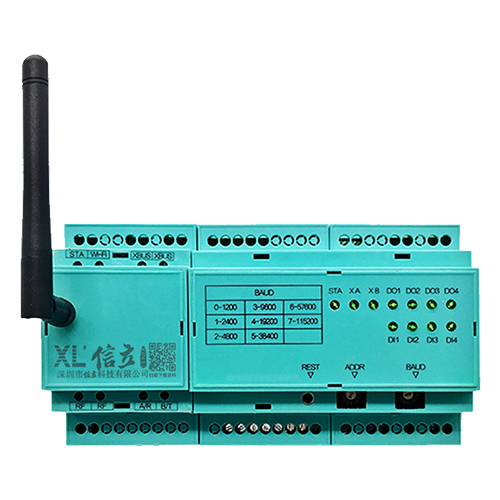

4、XL60無線采集裝置
