一、方案背景

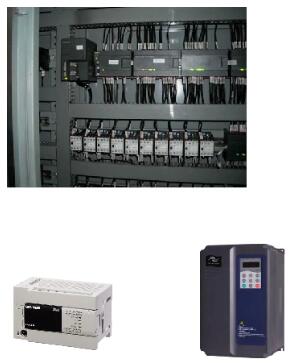

在工業生產環境中，帶RS485、232通信口的控制器或儀表，設備之間通常采用有線連接的方式實現通信，但在距離較遠、地理環境影響或布線成本高昂等情況下，則不方便敷設電纜。

為此，信立科技提出了一種基于XL66串口無線轉換器的無線傳輸方案，旨在通過XL66無線通信代替兩臺串口設備之間的通信電纜連接，從而提高系統靈活性、降低成本，并簡化后續的運行和維護。

二、解決方案

方案設計

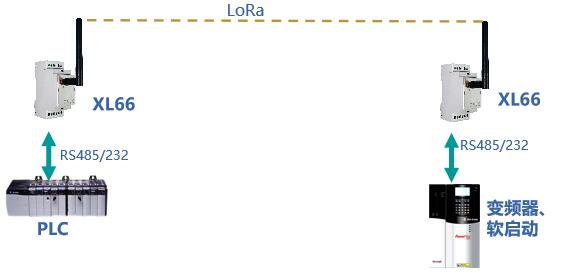

一對基于LoRa無線傳輸模塊的XL66串口無線轉換器，可以分別通過RS485或232接口連接串口設備讀取數據，2臺XL66通過LoRa無線傳輸技術，建立穩定的無線通信鏈路，實現串口設備之間的數據無線傳輸。

設備選型

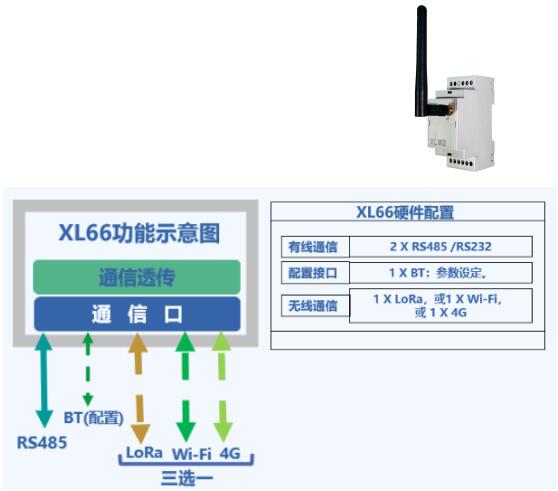

XL66串口無線轉換器，作為控制器、測控儀表、智能設備等接入無線傳感網絡的節點裝置，通過RS485/RS232接口讀取相關設備的數據，無線傳輸。有效解決設備間連接與數據傳輸?shù)葐栴}，使傳統設備輕松融入物聯世界。

多通信方式支持：LoRa、4G、Wi-Fi多種選擇，適應不同通信環境。

靈活多設備聯接：支持RS485總線連接多個設備，實現一對多的通信結構。

APP配置便捷：通過藍牙連接手機APP，現場即設即用更方便。

三、方案效益

降低成本

無需敷設通信電纜，降低了布線成本，特別在距離較遠或復雜環境下，節省了昂貴的布線費用。

提高靈活性

采用無線通信方式，消除了對布線的依賴，使得設備之間的通信配置更加靈活，且簡化了后期維護，適用于各種復雜場景。

適用性廣泛

適用于不同的工業場景，包括工廠、車間、園區等，支持各種有RS485或232通信接口的設備。
